les composants des relais et leur fonctionnement dans les systèmes électriques
Temps de sortie:2025-12-05 10:24:42
Les relais sont des composants essentiels dans le domaine de l'électrotechnique et des systèmes de contrôle automatique. Leur rôle principal est de permettre le contrôle d'un circuit électrique par un autre circuit, souvent de moindre puissance. Les relais sont utilisés dans des applications variées, telles que les systèmes de commande, l’automatisation industrielle, la protection des circuits, ainsi que dans des équipements domestiques et automobiles. Pour comprendre leur fonctionnement, il est important d’étudier les principaux composants des relais et leur interaction.

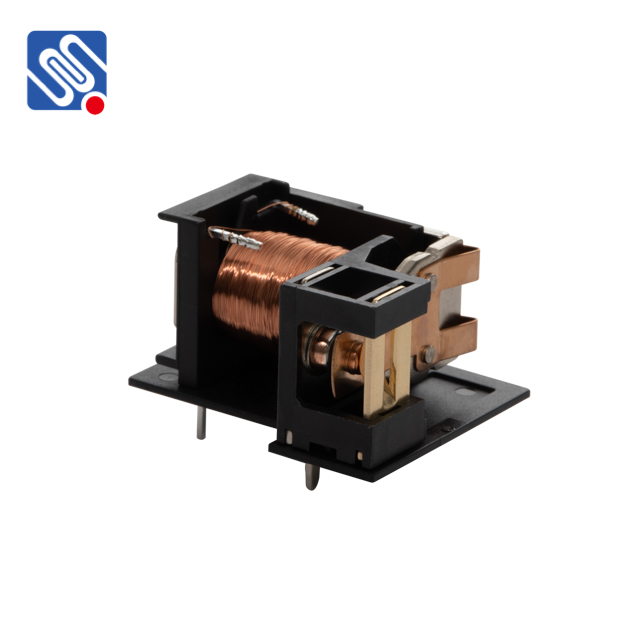

1. Le Coil ou Bobine
La bobine (ou coil en anglais) est le cœur électromagnétique du relais. Il s'agit d'un enroulement de fil de cuivre qui, lorsqu'il est traversé par un courant électrique, génère un champ magnétique. Ce champ attire une pièce métallique mobile, appelée l'armature, qui, à son tour, actionne les contacts du relais. La bobine peut être alimentée en courant continu (DC) ou en courant alternatif (AC), selon la configuration du relais. La résistance de la bobine et la tension appliquée sont des facteurs cruciaux qui influencent l'efficacité du relais.
2. L'Armature
L'armature est une pièce métallique mobile qui réagit au champ magnétique généré par la bobine. Lorsque la bobine est alimentée, l'armature est attirée vers la bobine, ce qui entraîne le déplacement des contacts du relais. Il existe deux principaux types d'armatures ： les armatures à action directe et les armatures à levier. Dans le premier cas, l'armature est directement attirée par le champ magnétique, tandis que dans le second cas, un levier ou une mécanique est utilisé pour actionner les contacts.
